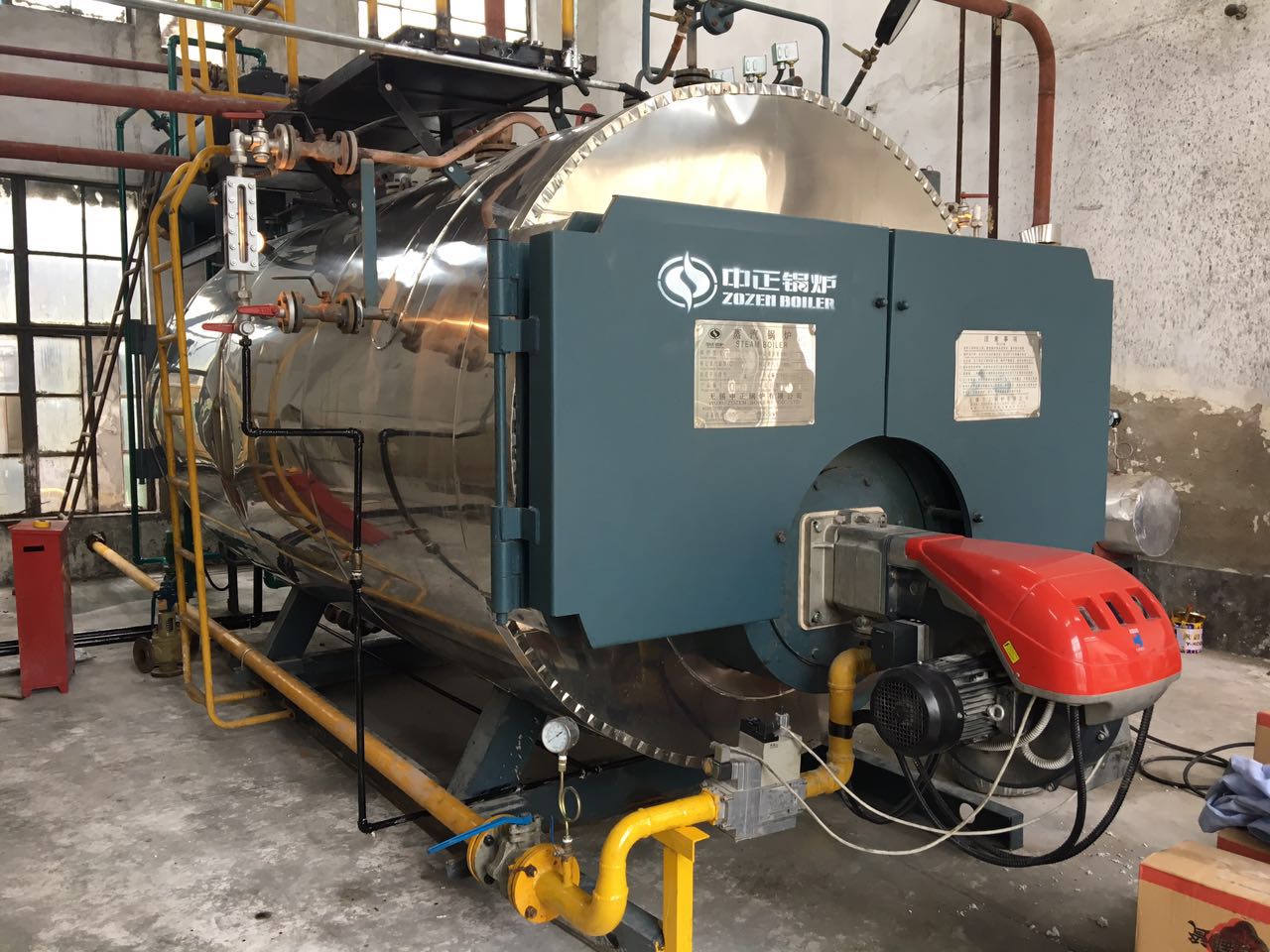

上海欣美碳酸鈣廠根據生產需要安裝一臺燃?xì)釽NS2-1.0-Y、Q蒸汽鍋爐于新鍋爐房，由上海恒者機電工程有限公司負責開工告知、報檢、安裝、調試、驗收及取證。





產品名稱	WNS2-1.0-Y、Q
額定工作壓力	WI1404
制造日期	無錫中正鍋爐有限公司









施工組織方案及程序

開工告知---基礎驗收----鍋爐就位安裝-----輔機設備就位安裝-------管道安裝-------電器儀表安裝--------安全附件安裝----無損檢測-----冷態驗

收-----保溫-----熱態驗收-------竣工。

施工步驟及技術要求：

A、 安裝前準備：

1. 辦理開工告知。

2. 核對圖紙，所有圖紙 ，資料齊全

3. 有相應的承壓鍋爐生產制造許可證

4. 總圖由市級監檢審批等

B、 施工現場三通一平：水通、電通、油通、道路平整

C、 鍋爐到位后，進行基礎驗收和劃線：

1. 由建設，安裝，土建三方單位按基礎設備圖，共同驗收，并符合有關要求；

2. 以土建的基準線，和點，進行定位，按《鍋爐安裝作業指導書》操作

D、 就位和安全附件：

1. 鍋爐搬運就位，以指導書進行，搬運的工具，要與鍋爐重量想匹配。

2. 就位找平：縱向可有一定的傾向

3. 安全閥門安裝：安裝前校驗合格，符合要求。排汽管和疏水管通到安全點，不得安裝閥門

4. 水位表的安裝：水位表高與鍋筒正常水位允許偏差2mm，最高安全水位線上部可見邊緣至少25mm。最低安全水位紅線下部可見邊緣至少25mm。

5. 壓力表的安裝：安裝前校驗合格，符合要求，精度要符合鍋爐技術監察規程，同一管道上，壓力表要安裝在溫度表的上游。

6. 溫度表的安裝：安裝在介質變化靈敏的和具有代表性的地方，插座應與主管道相同。

7. 超壓報警和高低水位報警器的安裝。

8. 超溫報警和其它聯鎖裝置的安裝。



E、 輔機設備安裝：

1. 分汽缸及水處理系統鍋爐房原有利用。

2. 主蒸汽管道安裝：管道安裝所采用GB3087-2008，材質20#，按照國家標準進行材料驗收，符合相關規定；下料、坡口、組對、采用氬電聯焊焊接、自檢、無損探傷。管道焊接自檢完成后，按照相關規定以≥10%的比例進行檢測。

3. 排污管道的安裝：安裝時盡可能減少彎頭，并不采用螺旋連接，額定蒸發量大于1T/H或額定蒸汽壓力大于等于0.7Mpa的蒸汽鍋爐，和額定出口熱水溫度大于等于120℃的熱水鍋爐排污管上，要安裝二個串聯的排污閥。

4. 電器控制及儀表安裝：以鍋爐廠家電器原理圖為準，接線后測試無誤，方能通電試機。符合《工業自動化儀表工程施工及驗收規范》；符合《低壓用戶電氣裝置規程》；管道及燃油管道接地裝置符合GB50169-2006的相關要求。

5. 天然氣供應系統的安裝：本次鍋爐安裝配套的天然氣成套設備由專業供應商提供，并根據供應的要求，進行管道規范安裝。采用氬電聯焊焊接方式，完工后要進行了氣密性試驗和強度試驗，合格后方可進行通氣生產。并刷涂黃色油漆及標志。

6. 燃燒器的安裝：燃燒器安裝前必須經過型式試驗，并有合格檢驗報告，方可運至現場依據燃燒器廠家安裝說明進行安裝，安裝完成后，進行質檢與初步調試。

7. 液壓試驗：此臺蒸汽鍋爐額定工作壓力均為：1.0Mpa，水壓試驗壓力為：1.4Mpa。

8. 熱態調試程序步驟：熄火保護（燃燒器）、鍋爐極低水位停爐保護、鍋爐超壓停爐保護、鍋爐低水位水泵自動進水、燃燒器負荷調節、鍋爐燃燒器啟停調節。
