止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。止回閥分臥式止回閥和立式止回閥。

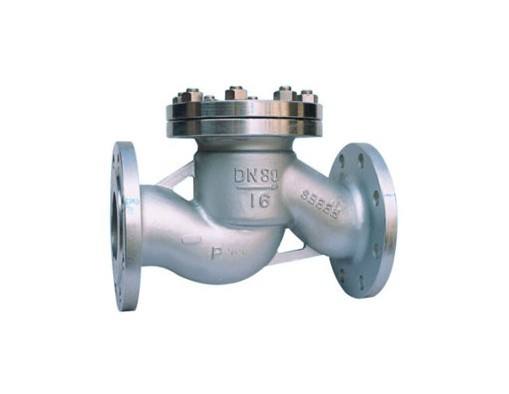

臥式止回閥：臥式止回閥適用于公稱壓力PN1.0MPa~42.0MPa；公稱通徑DN15~1200mm；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。

臥式止回閥結構特點

1.體積小、重量輕

2.閥瓣關閉快速，水錘壓力小

3.流道通暢、流體阻力小

4.動作靈敏、密封性能好

5.使用壽命長、可靠性高

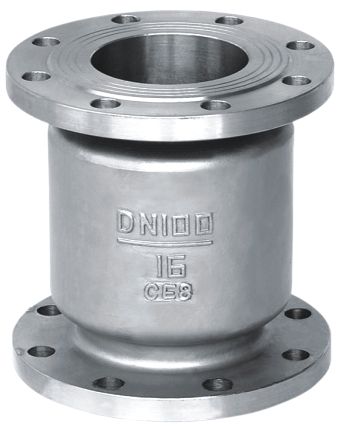

立式止回閥：立式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門。這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

立式止回閥工作原理

1.當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

2.閥體及閥瓣的密封面采用不銹鋼堆焊。

3.本閥門的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。
